Абсолютно безвентиляторная система охлаждения системного блока.

Итак, здравствуйте уважаемые оверклокеры и интересующиеся. Хочу Вам рассказать и показать как я сделал абсолютно бесшумную и холодную систему без единого вентилятора на заводских комплектующих и не только.

Преамбула.

Началось всё с того, что я решил построить себе достаточно мощную системку и, конечно, ещё и разогнать хорошенько. В итоге у меня получилась следующая конфигурация:

MB: ASUS Maximus Formula x38 - выбиралась из соображений максимально возможного разгона.

CPU: Intel Core 2 Quad Q6600 - выбирался как достаточно доступный и хорошо разгоняемый четырёхядерник, хотелось конечно его более нового собрата на 45нм ядре Yorkfield, но образцы с нормальным кэшем и частотой немного кусались в цене.

RAM: 4x2Gb Kingston DDR2-800 на чипах Hynix - выбиралась из того что было в магазине с единственным критерием - планки должны были быть без всяких навесных радиаторов и с двухсторонним расположением чипов (позже увидите зачем).

HDD: 4x250Gb WD - сидят в RAID5 на аппаратном PCI-E4х RAID-контроллере Promise SuperTrack 8350 со 128Мб памяти на борту.

Video: Nvidia GTX280 - сначала стояла атиха 4850х2, но что-то она почти сразу не прижилась и пришлось её сменить.

Всё это железо питает блок питания от Thermaltake Toughpower 750W.

В номинале данная система работала вполне приемлемо по громкости и выделяемому теплу всего с одним дополнительным 80мм вентилятором на вдув. Но, а как же разгон?

Разгон.

Не буду описывать сам процесс подбора параметров и тестов - всё это можно увидеть в других статьях. Я же напишу только конечный результат.

Гонялись проц, память и видеокарта. Проц оказался полностью стабилен при приемлемом для работы 24/7 напряжении в 1,425В на частоте 3.4ГГц и 375МГц по шине (вместо штатных 2.4ГГц и 266МГц по шине). Дальнейшее повышение напряжения ни к чему не приводило - винды могли загружаться и на 3.8ГГц при 1.6В, но стабильности не было. Не лучший результат, наверное экземплярчик не особо гонябельный попался, жаль - будем ждать очередного апгрейда. С памятью повезло гораздо больше - планки завелись и стабильно работали на частоте 1128МГц при напряжении 2.3В, но жутко грелись. Видео со штатных 600/1300/1100 захотело стабильно работать (а так же жутко выть турбиной и греть воздух) на частотах 702/1512/1150, что дало очень НЕ маленький прирост попугаев во всяких там марках и играх...

Разгон, конечно, не рекордный, но не сказал бы что детский, так что всё это железо начало сильно греться. Пришлось ставить кучу вентиляторов, а именно:

- ICE Hammer Niagara Fall c 140мм вентилятором на проц (простенькое водяное охлаждение с радиатором на заднюю стенку);

- 2 мелких вентиля на радиатор северного моста и мосфеты (прикоснуться было нельзя как грелся);

- блок охлаждения памяти Corsair с 3-мя мелкими вентиляторами;

- 3 вентилятора 80мм на вдув (один спереди, два сбоку);

- 1 вентилятор 120мм на выдув сзади;

- 4 блока воздушного охлаждения винчестеров с 2-мя вентиляторами каждый.

Как видите, в системе оказалось 18 разных вентиляторов + 1 в блоке питания (140мм), итого 19 вентиляторов. Вся эта конструкция во время нагрузки имитировала звук реактивного самолёта на взлёте и шум был слышан аж в соседней комнате. Помимо жуткого шума система сильно нагревала воздух в помещении - 2 часа игры в сталкера и в комнате уже не 18, а почти 30!!!

А тишины с нормальными температурными условиями проживания в помещении очень хотелось.

Ответ был найден быстро - водяное охлаждение с радиатором на балконе. Сказано - сделано - приступим.

На воду я решил посадить всё, абсолютно всё, чтоб вообще ни одного вентиля в системе не осталось. Самый нормальный по ассортименту магазин, как мне показалось, был http://www.silentchill.ru/

Итак были заказаны следующие комплектующие:

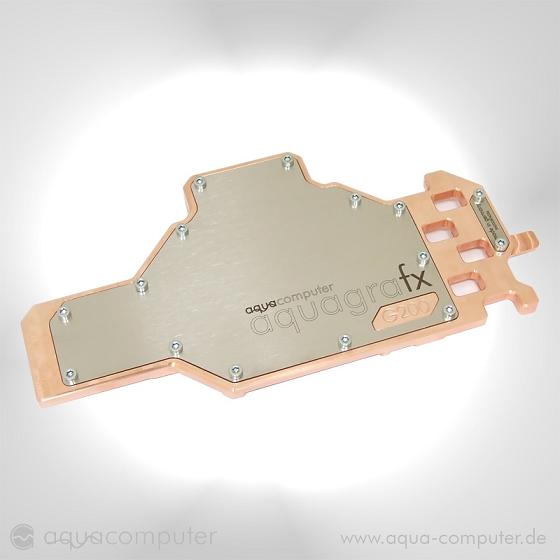

Для видеокарты: http://www.silentchill.ru/shop/319.html

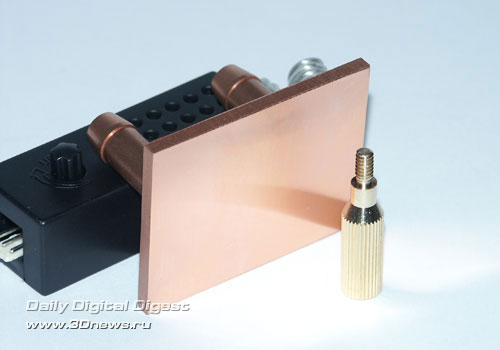

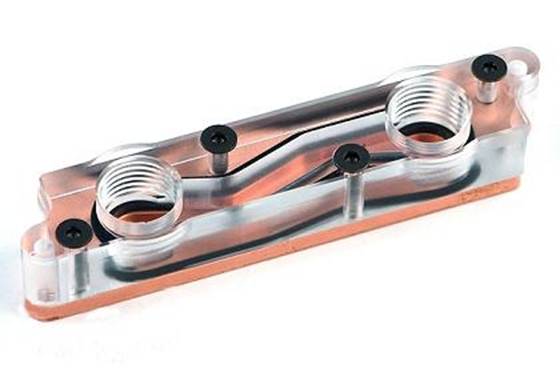

Для мосфетов (2шт.): http://www.silentchill.ru/shop/274.html

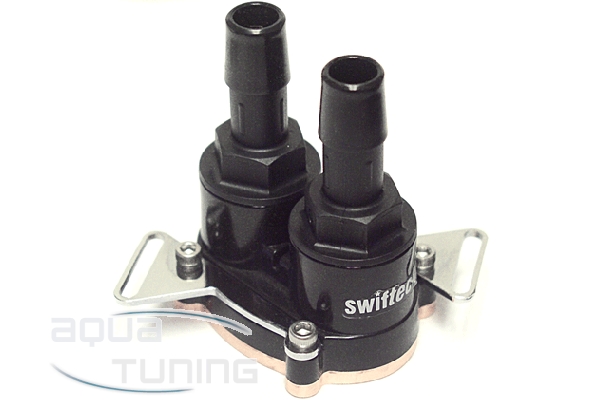

Для северного моста: http://www.silentchill.ru/shop/190.html

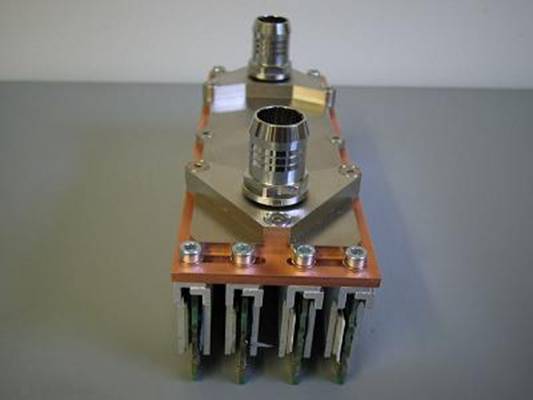

Для памяти: http://www.silentchill.ru/shop/304.html

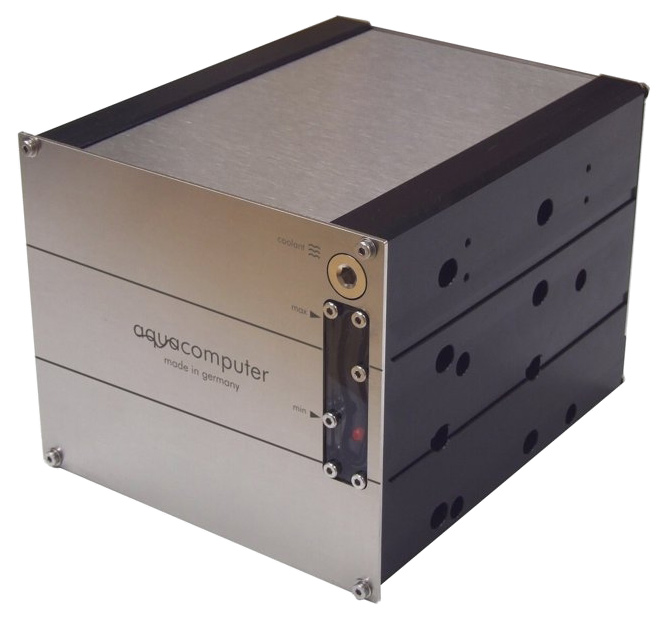

Для жёстких дисков: http://www.aquacomputer.de/aquadrive-quad.html

Помпа: http://www.silentchill.ru/shop/166.html

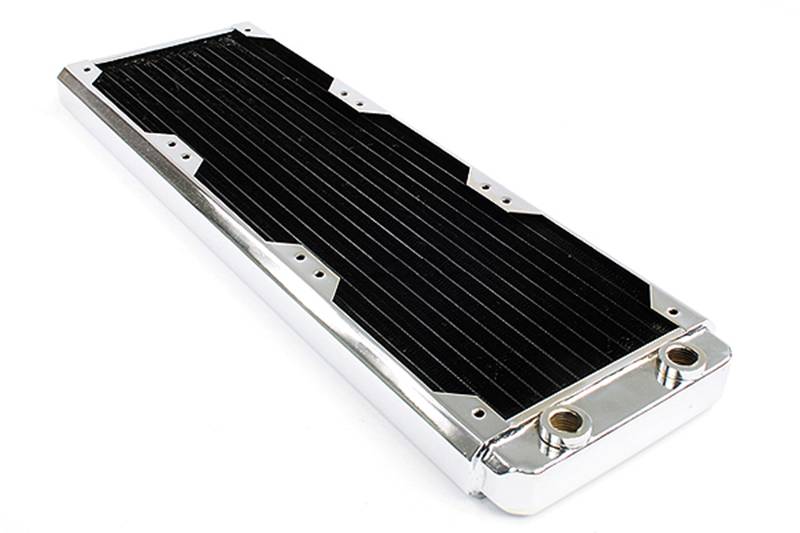

Радиатор: http://www.silentchill.ru/shop/247.html

Резервуар: http://www.silentchill.ru/shop/150.html

И кучку всяких фитингов и шлангов: http://www.silentchill.ru/shop/3.htm

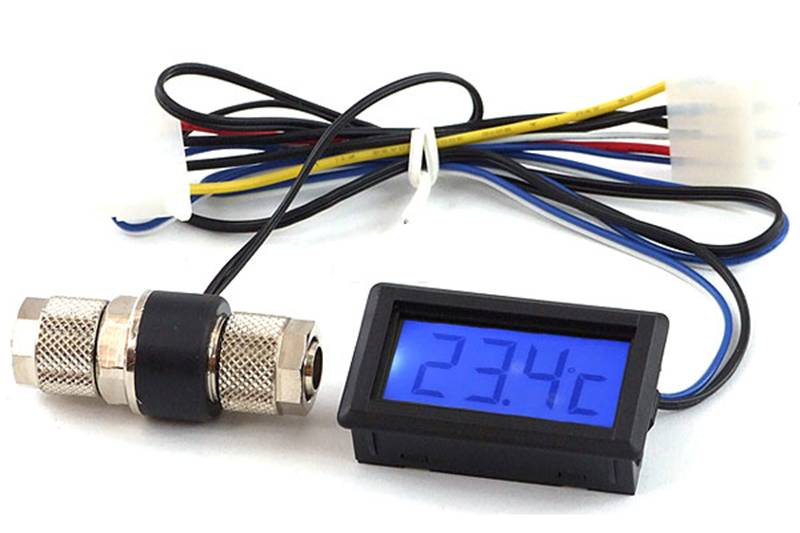

А так же индикатор температуры: http://www.silentchill.ru/shop/273.html

Для процессора использовался водоблок от старенькой системы водяного охлаждения Ice Hammer Niagara Fall.

Скажу сразу - удовольствие это не из дешёвых - если Вы сходите по всем ссылкам и посчитаете, то поймёте. Да, возможно, если бы добавить эту сумму к стоимости моего блока, то можно было бы получить топовую эктремальную систему на воздухе даже без всякого разгона, но, во-первых, мне не нужно 120 кадров в сталкере или кризисе (вполне хватает моих 20-40 при максимальных настройках), и, во-вторых, я расчитывал на будущее - так как железо в наш век устаревает очень быстро, то не очень хочется выкладывать кругленькие суммы 1-2 раза в год чтобы поддерживать топовость своей системы, я лучше буду выкладывать чуть-чуть раз в год, гнать и при этом оставаться в тишине и комфорте. Но у каждого выбор свой и цели свои, не говоря уж о возможностях. Кстати о возможностях - чуть позже я понял, что можно было не покупать такое количество дорогущих заводских комплектующих водяного охлаждения, а вполне обойтись медными трубками, сантехническими штуцерами, обычными медными радиаторами и медной фольгой тольщиной 0.8-1мм (для создания водоблоков) или алюминиевыми радиаторами и оргстеклом (для того-же), а покупать пришлось бы только помпу в рыбном магазине и радиатор от печки Волги или ВАЗа - немного стараний и можно было создать не менее эффективную бюджетную систему водяного охлаждения, пусть даже и не так привлекательно выглядящую...

Процесс сборки всего этого барахла описывать не буду, скажу только что до окончательного варианта времени прошло не мало.

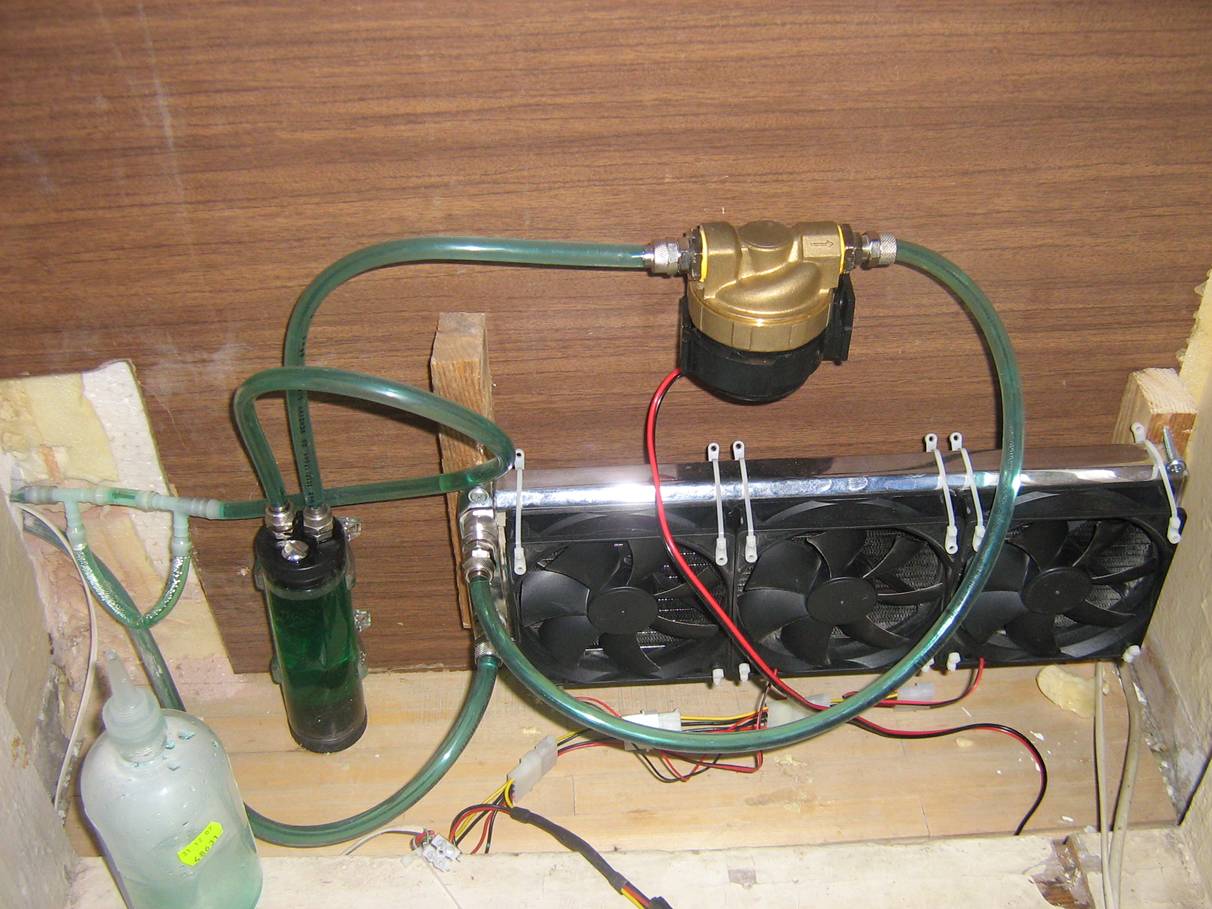

Вот резервуар, помпа и радиатор с 3-мя 120мм вентиляторами на балконе:

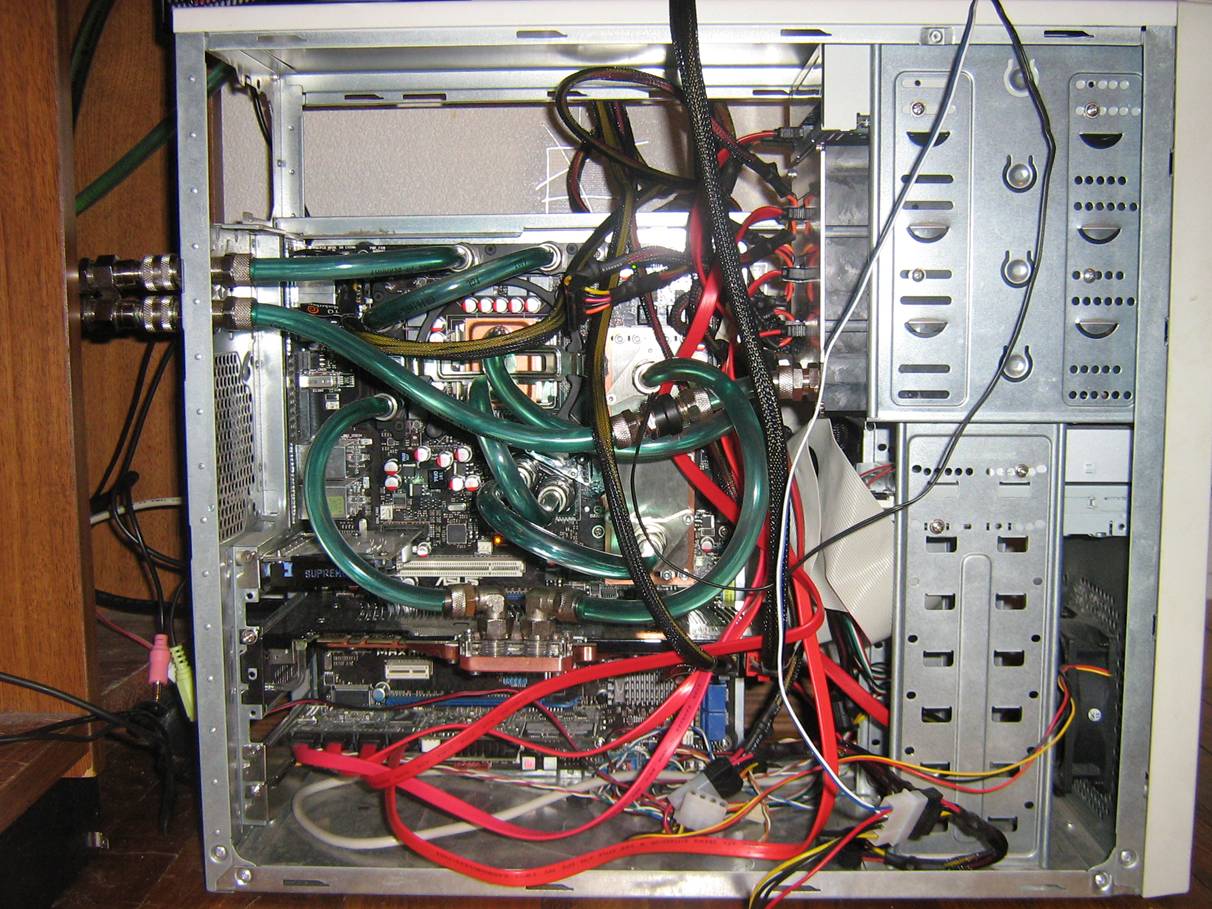

Вот система в сборе:

(вентилятор справа отключен, просто вынимать его гемморойно)

А как же блок питания, напомните мне Вы, в нём ведь тоже есть вентилятор и при этом достаточно шумный, особенно под нагрузкой.

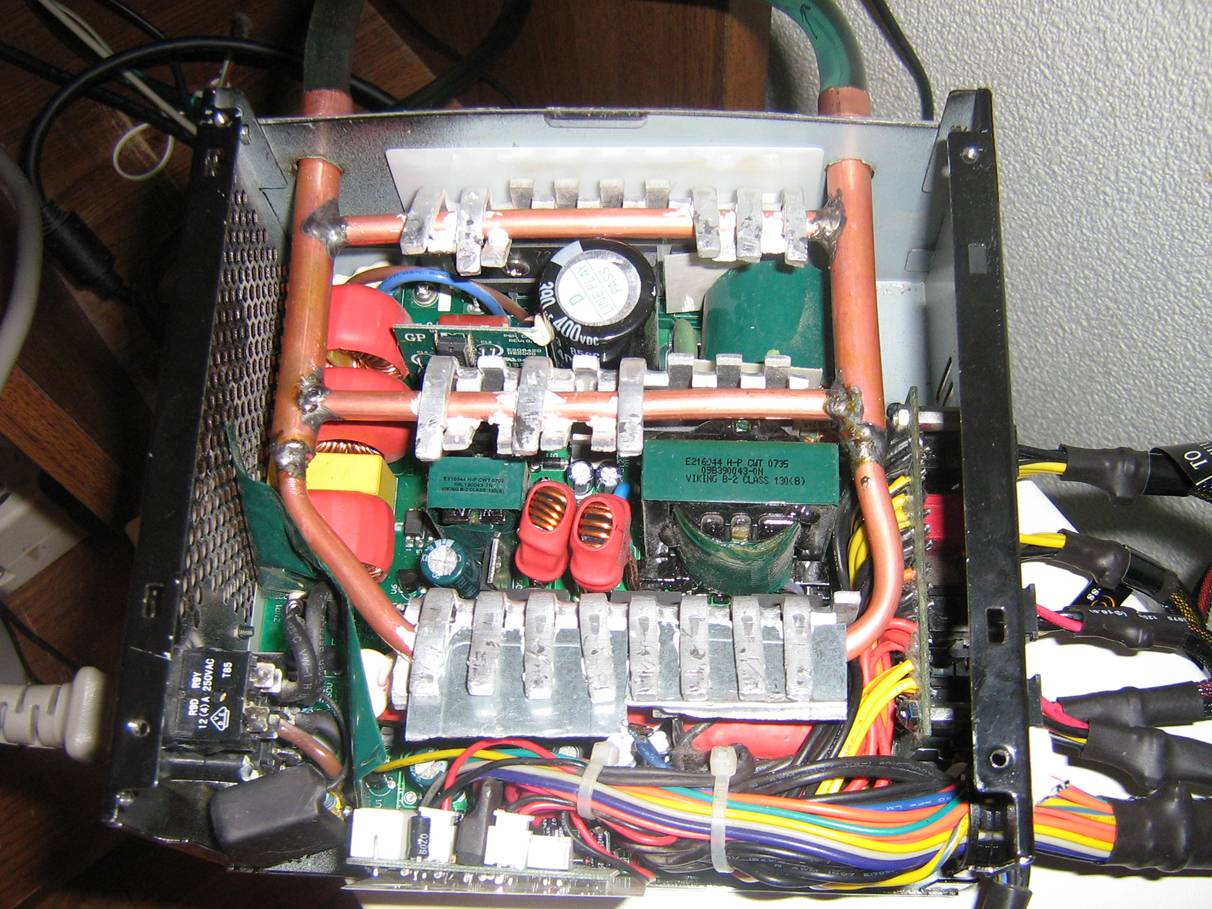

Да, стоимость промышленных блоков питания с водяным охлаждением меня просто испугала - до 1200 евро за 1500Вт блок. Это очень много. И поэтому было принято решение модернизировать свой блок питания на воду:

Трубочки были взяты в мусоре после работы кондиционерщиков в офисе - использовалось 2 размера - 9мм и 6мм внешнего диаметра. Если руки оттуда растут, то показанную конструкцию отпилить/насверлить/спаять будет не сложно - у меня ушло часа 3 вместе с подгонкой. Трубки были зажаты через термопасту в радиаторах основных греющихся элементах блока питания, которые были выявлены путём прикладывания пальца по время нагрузки - как оказалось это всего лишь 3 радиатора с очень удобными лепестками. После включения в контур проверка показала - радиаторы с таким водяным охлаждением грелись под нагрузкой в пределах нормы - палец не обжигает, а без нагрузки и вовсе стояли чуть тёпленькими.

В итоге у меня получилась абсолютно тихая, вполне мощная система и дышать в комнате стало намного легче.

П.С. Вот только стал раздражать звук перемещающихся головок винчестеров, раньше из-за общего завывания системы его было не слышно, а вот теперь, в абсолютной тишине, эти тихие потрескивания очень нервируют - придётся что-то придумывать.

П.П.С. Только не подумайте, что я действительно приобрёл всю эту комплектуху одним махом, нет, я пока в олигархи не записывался. Все компоненты водяного охлаждения заказывались в течении 1.5 лет, сначала была ниагара на проце, потом заказал попмпу с большим радиатором, потом дозаказал блок на видяху (тогда ещё на 8800GTX, которая потом была продана вместе с блоком), потом блок для 4-х винчестеров, и так далее - постепенно устранял вентиляторы из системы. И радиатор сначала грел воздух не на балконе, а в комнате. Статью написал уже по последним результатам.

Предложения и комментарии принимаются на электронную почту - sergey@sadmin.spb.ru

С уважением, Павлюченко Сергей.

27 февраля 2009 года.

Санкт-Петербург.
